Ζώνες και Αισθητήρες

Μια σημαντική λειτουργία του συστήματος συναγερμού και την ΚΜΕ είναι να δέχεται ερεθίσματα (Πληροφορίες) από περιφερειακά που ελέγχουν μια κατάσταση όπως το άνοιγμα μιας πόρτας / παράθυρου ή γκαραζόπορτας, ανίχνευση κίνησης κλπ. Η σύνδεση με τα περιφερειακά αυτά εισόδου γίνεται με την τεχνολογία των ζωνών.

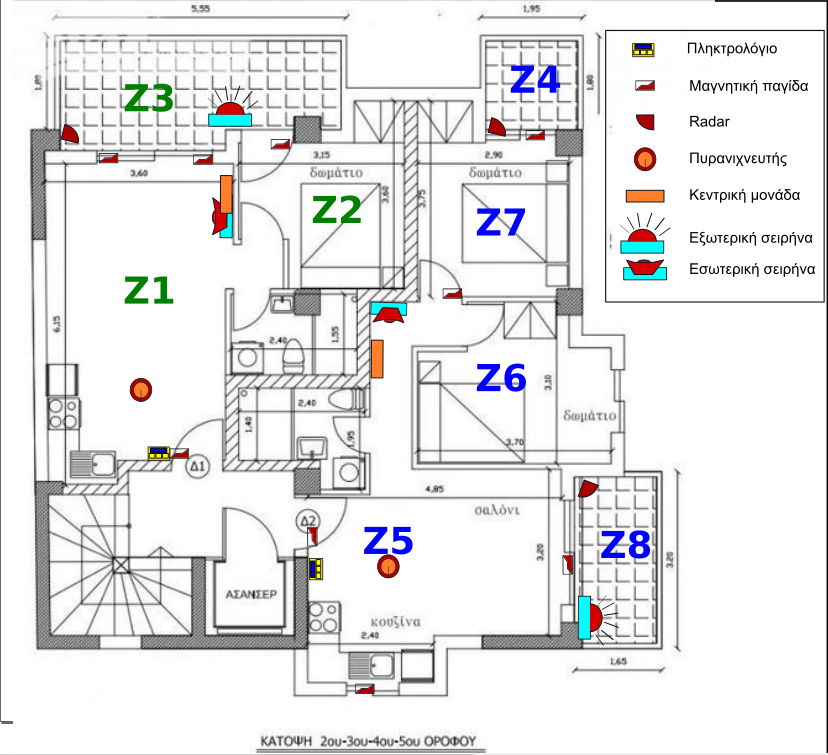

Συγκεκριμένα από την ΚΜΕ φεύγει ένα καλώδιο για κάθε ζώνη ελέγχου το οποίο "τρέχει" σε μια περιοχή του υπό έλεγχο χώρου, όπου και συνδέει τα αισθητήρια που είναι εγκαταστημένα στον χώρο. Στο παρακάτω σχεδιάγραμμα φαίνεται η κάτοψη μιας κατοικίας δύο διαμερισμάτων και ο διαχωρισμός της σε ζώνες. Οι ζώνες Ζ1,Ζ2,Ζ3 ανήκουν στο πρώτο διαμέρισμα και ορίζεται ως Τμήμα 1 ή Partition 1 ενώ οι ζώνες Ζ4,Ζ5,Ζ6,Ζ7,Ζ8 ανήκουν στο δεύτερο διαμέρισμα που ορίζεται ως Τμήμα 2 ή Partition 2.

Χωρίζοντας τις ζώνες σε τμήματα/partitions μας δίνεται η δυνατότητα με ένα συναγερμό να τα ελέγχουμε ανεξάρτητα (όπλιση / αφόπλιση).

Η ΚΜΕ παραμένει στο Τμήμα 0 / Partition 0 οπότε τα σήματα που αφορούν βλάβες, διακοπή ρεύματος, πτώση μπαταρίας κλπ ανήκουν στο τμήμα αυτό.

Η όπλιση / αφόπλιση του κάθε συναγερμού γίνεται από ανεξάρτητα πληκτρολόγια και χρήστες.

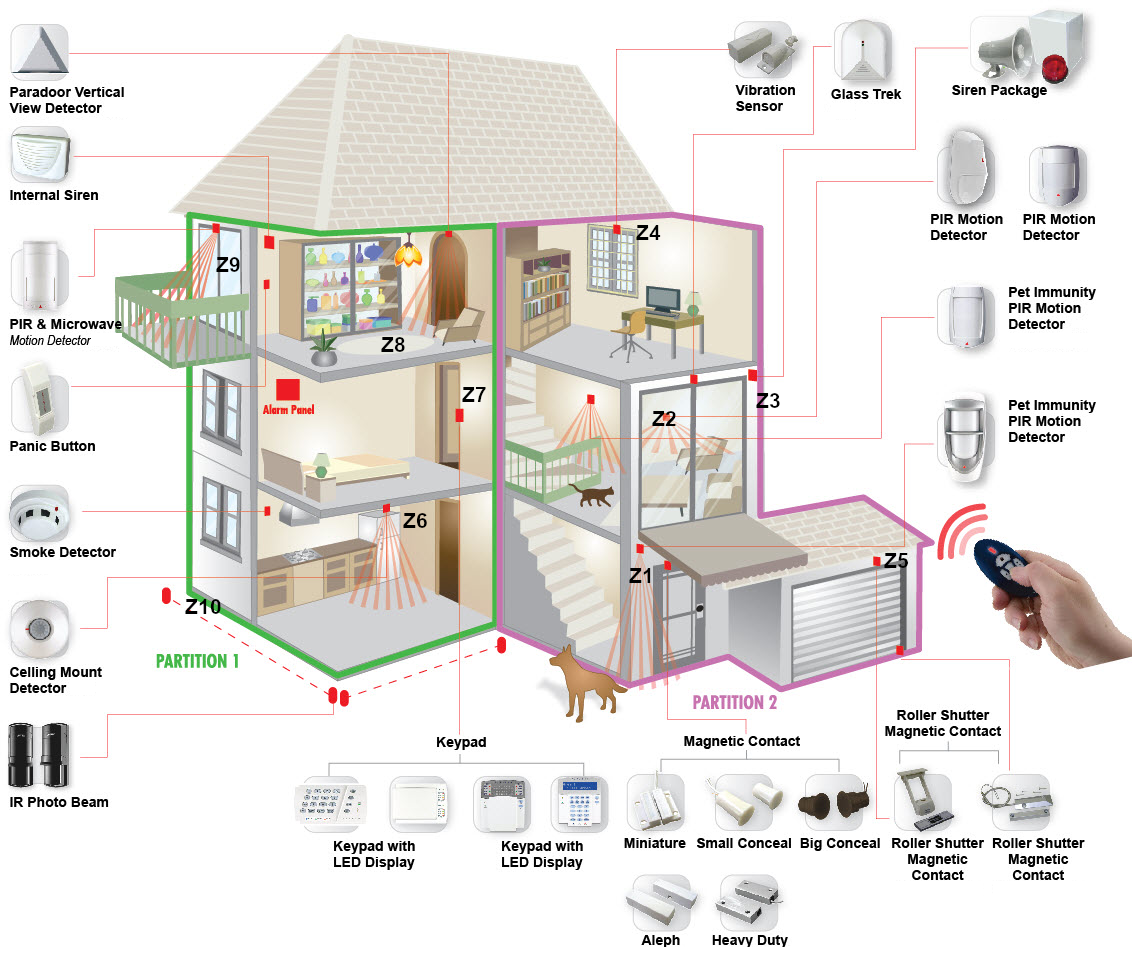

Ακολουθεί τρισδιάστατη απεικόνιση εγκατάσταση συναγερμού με τις αντίστοιχες ζώνες και partitions.
