Μόνιμη ή κατά Περιόδους Καταγραφή Video

Μόνιμη καταγραφή Video αποτελεί μια πολύ σημαντική λειτουργία του OS-VISION. Η υπηρεσία αυτή παρέχεται προς τον πελάτη που δεν θέλει να κρατάει καταγραφές Video στον χώρο του. Αν για παράδειγμα, ο επιτηρούμενος χώρος παραβιαστεί και καταστραφεί ή κλαπεί το καταγραφικό αυτό δεν θα αποτελεί πλέον πρόβλημα για την αναγνώριση των δραστών.

ΔΥΝΑΤΟΤΗΤΕΣ

• Η λήψη Video μπορεί να γίνεται είτε από όλες τις κάμερες του καταγραφικού είτε από όσες καθορίσουμε εμείς

• Η καταγραφή μπορεί να γίνεται είτε όλο το εικοσιτετράωρο είτε σε καθορισμένο από εμάς ωράριο

ΡΥΘΜΙΣΗ ΠΑΡΑΜΕΤΡΩΝ

Ο έλεγχος του Bandwidth (όγκος πληροφοριών) και του όγκου αρχείων που δημιουργούνται αλλά και η βέλτιστη καταγραφή Video προϋποθέτει την ρύθμιση παραμέτρων για την απρόσκοπτη λειτουργία του.

ΧΡΗΣΙΜΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Η λήψη και καταγραφή του σήματος Video γίνεται με την τεχνολογία RTSP και μπορεί να εφαρμοστεί σε όλα τα είδη των καταγραφικών και IP Καμερών που διαθέτουν την τεχνολογία αυτή. Οι δημιουργούμενες καταγραφές αρχείων γίνεται αρχικά σε έναν τοπικό ή δικτυακό δίσκο του συστήματος και στην συνέχεια μεταφέρονται σε κρυπτογραφημένη μορφή σε έναν NAS Server με FTP πρωτόκολλο όπου και αποθηκεύονται για ένα συγκεκριμένο χρονικό διάστημα.

Για λόγους GDPR το σύστημα φροντίζει μετά την παρέλευση του χρονικού διαστήματος να διαγράφει οριστικά τις καταγραφές.

Οι παραπάνω διαδικασίες θα αναλυθούν διεξοδικά στο παρόν κεφάλαιο με σκοπό την κατανόηση των βασικών ρυθμίσεων που πρέπει να γίνονται ανάλογα με τον τύπο του καταγραφικού ή IP κάμερας.

Διεργασία καταγραφής RTSP Server

Η διεργασία που αναλαμβάνει να κάνει καταγραφές με την τεχνολογία RTSP ονομάζεται RTSP Server και μπορεί να τρέχει στον osVision Server ή σε μηχάνημα αυξημένων δυνατοτήτων και αυξημένων πόρων (μνήμη, επεξεργαστές και χωρητικότητα δίσκου).

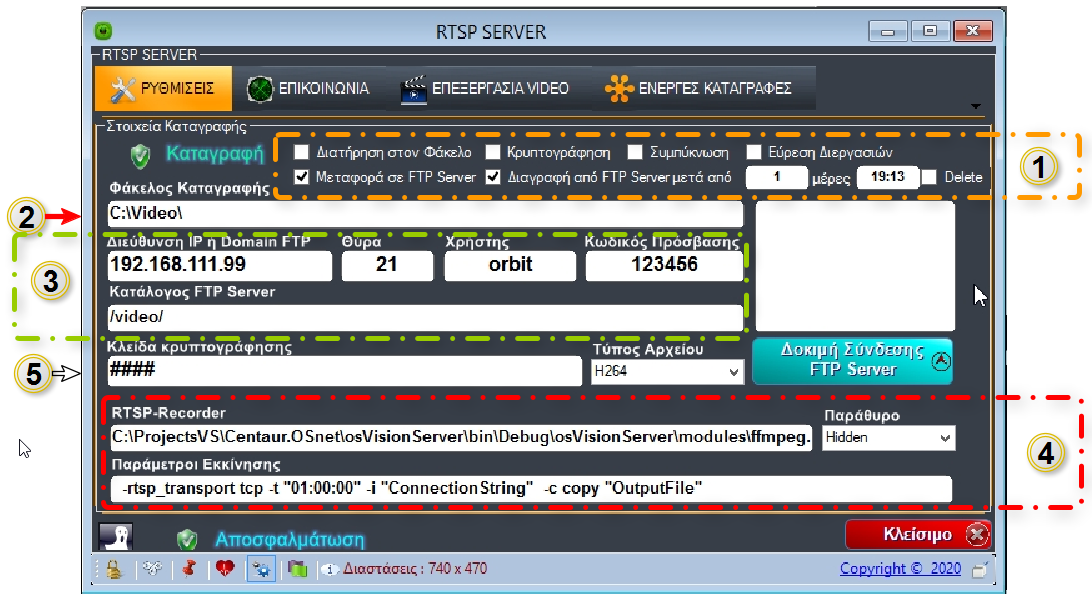

Οι βασικές ρυθμίσεις είναι όπως φαίνονται στην παρακάτω εικόνα:

Στην θέση (1) επιλέγουμε τις εργασίες που πρέπει να εκτελούνται μετά την καταγραφή όπως:

• Κρυπτογράφηση
• Συμπύκνωση
• Μεταφορά στον FTP Server
• Διαγραφή από FTP Server
• Χρόνο διατήρησης των καταγραφών
• H ώρα που θέλουμε να γίνονται οι διαγραφές (εκτός από 00:00)

Στην θέση (2) επιλέγουμε με διπλό κλικ τον φάκελο τρέχουσας καταγραφής πριν την μεταφορά σε FTP Server. Στο τέλος προσθέτουμε τον χαρακτήρα «\».

Στη θέση (3) γράφουμε τα στοιχεία σύνδεσης με τον FTP Server. Ο φάκελος φύλαξης τελειώνει με «/».

Στην θέση (5) γράφουμε το κλειδί κρυπτογράφησης και επιλέγουμε τον τύπο της καταγραφής.

Στην θέση (4) συμπληρώνουμε την θέση του προγράμματος καταγραφής ffmpeg.exe και τις παραμέτρους εκκίνησης. Το παράθυρο της εφαρμογής που καταγράφει μπορεί να είναι Hidden ή Normal στην εμφάνιση.

Προσοχή!
Ο χρόνος καταγραφής πρέπει να είναι διπλάσιος από τον επιθυμητό και να ελέγχεται δοκιμαστικά πχ. «01:00:00» για 30 λεπτά καταγραφή.

ΣΗΜΕΙΩΣΗ: Στην περίπτωση που θέλουμε να σταματήσουμε την καταγραφή για κάποιο χρονικό διάστημα τότε κλικάρουμε το πράσινο εικονίδιο Καταγραφή πάνω αριστερά στην σελίδα ρυθμίσεων.

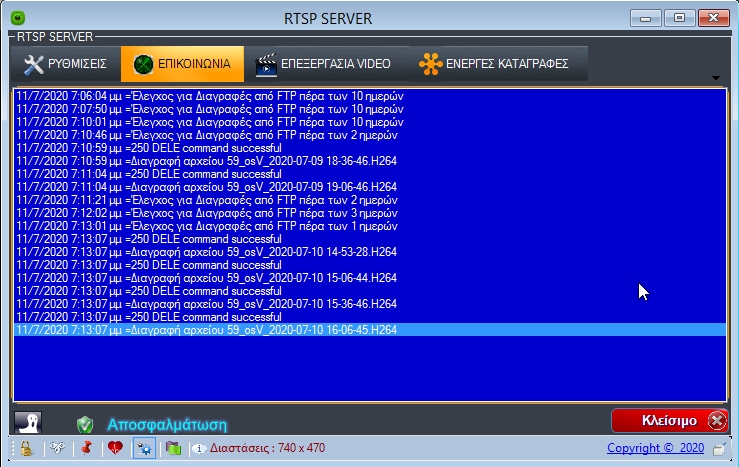

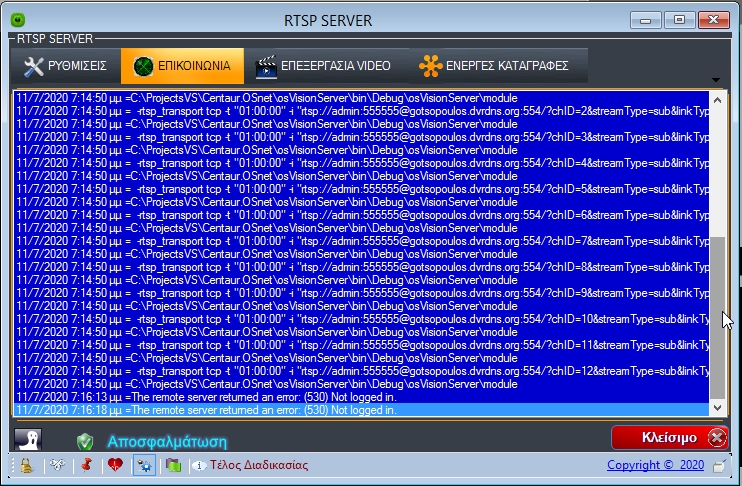

Για τον έλεγχο των εργασιών του RTSP Server τσεκάρουμε την Αποσφαλμάτωση και επιλέγουμε την σελίδα Επικοινωνία.

Στην σελίδα αυτή βλέπουμε όλες τις εργασίες που εκτελούνται όπως καταγραφή , μεταφορά σε FTP Server, συμπύκνωση, κρυπτογράφηση και διαγραφή των καταγραφών.

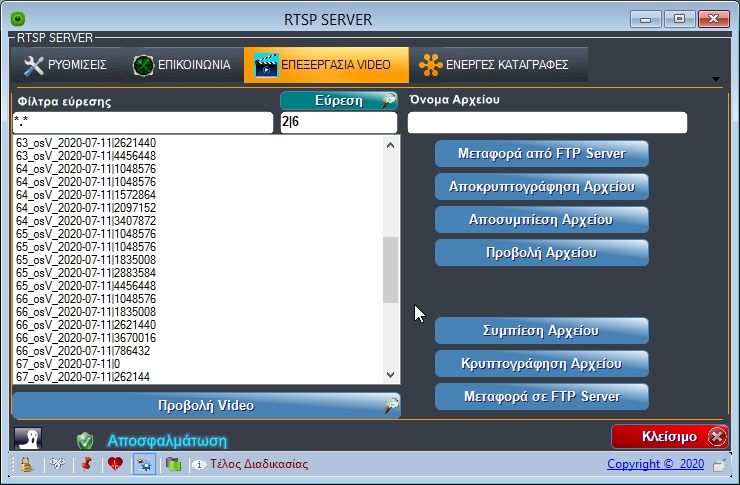

Στη σελίδα Επεξεργασία Video έχουμε την δυνατότητα να βρούμε κάποιο αρχείο καταγραφής και να το διαχειριστούμε κατάλληλα

ΣΗΜΕΙΩΣΗ: Το όνομα των αρχείων καταγραφής συντίθενται από:

-τον απόλυτο αριθμό της κάμερας του καταγραφικού

-τα γράμματα osV

-την ημερομηνία και ώρα καταγραφής

-την κατάληξη του τύπου του αρχείου.

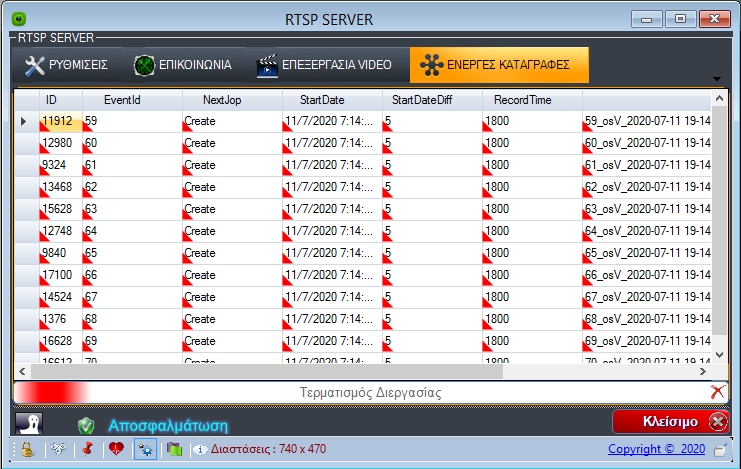

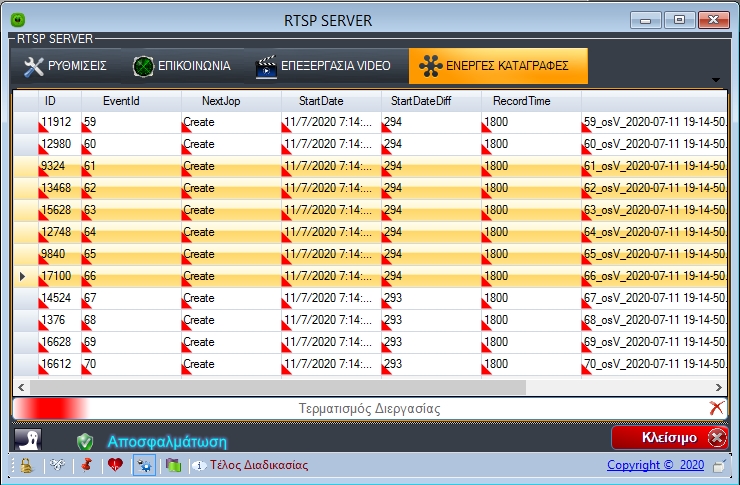

Στην σελίδα Ενεργές Καταγραφές μπορούμε να βλέπουμε τις καταγραφές που εκτελούνται και μας δίνεται η δυνατότητα να σταματήσουμε επιλεκτικά όσες από αυτές θέλουμε.

Για να σταματήσουμε καταγραφές, τις επιλέγουμε και πατάμε Τερματισμός Διεργασίας.

ΣΗΜΕΙΩΣΗ: Στην περίπτωση που η εφαρμογή έκλεισε και κατά την εκκίνηση τρέχουν ορφανές καταγραφές επιλέγουμε από την σελίδα των ρυθμίσεων την πρώτη επιλογή Εύρεση Διεργασιών. Οι ορφανές καταγραφές θα μεταφερθούν στις Ενεργές Καταγραφές και από εκεί μπορούμε να τις κλείσουμε.

Αφού παραμετροποιηθεί σωστά η Διεργασία Καταγραφών, μπορούμε να προχωρήσουμε στην ρύθμιση των καταγραφικών για την έναρξη των καταγραφών όπως περιγράφεται στην συνέχεια.

Ρυθμίσεις καρτέλας καταγραφικού

Στην καρτέλα του καταγραφικού θα πρέπει να κάνουμε δύο ρυθμίσεις για να λειτουργήσει η καταγραφή:

1. στα Στοιχεία Συστήματος και
2. στους Αυτοματισμούς

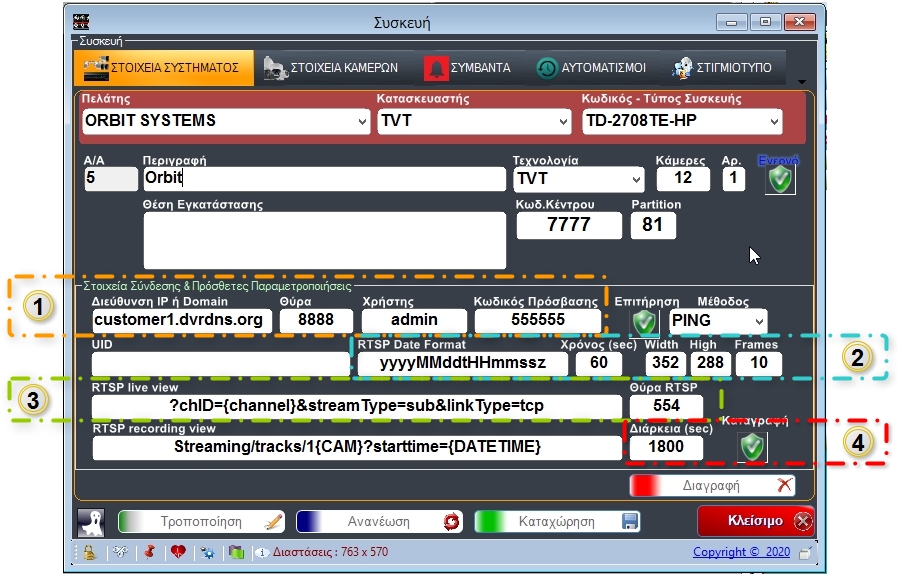

Στην παρακάτω καρτέλα συστήματος τύπου TVT βλέπουμε τις RTSP ρυθμίσεις.

1. Βασικά στοιχεία σύνδεσης
2. Στοιχεία απαραίτητα για την καταγραφή
3. Θύρα σύνδεσης και κωδικοποιημένο κείμενο σύνδεσης με RTSP τεχνολογία
4. Διάρκεια καταγραφής

Προσοχή! Στη θέση 3 το κωδικοποιημένο κείμενο είναι διαφορετικό για κάθε τύπο καταγραφικού

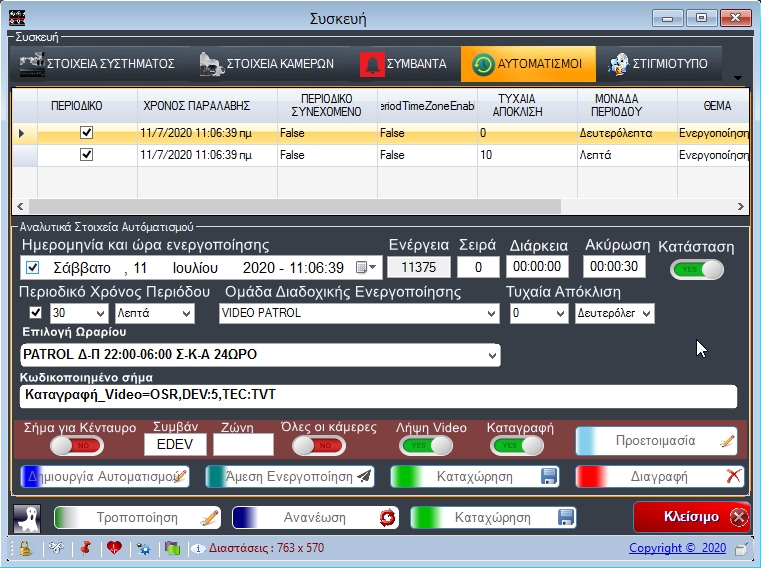

Στην σελίδα Αυτοματισμοί Δημιουργούμε μια νέα εγγραφή Αυτοματισμού

/

Εισαγωγή Ωραρίου

Αν θέλουμε συγκεκριμένο ωράριο καταγραφής, επιλέγουμε τις διαδικασίες με την εξής σειρά:

• ωράριο καταγραφής και συμπληρώνουμε ανάλογα με την περίπτωση, ορίζοντας τον χρόνο επανάληψης όπως στο παραπάνω παράδειγμα
• πατάμε το πλήκτρο Καταγραφή στην κόκκινη λωρίδα
• επιλέγουμε όλες οι κάμερες
• πατάμε Προετοιμασία και Καταχώρηση

Καταγραφή από συγκεκριμένες κάμερες

Αν θέλουμε καταγραφή από συγκεκριμένες κάμερες, επιλέγουμε τις διαδικασίες με την εξής σειρά:

• πρώτα τις κάμερες από την σελίδα Στοιχεία Καμερών
• βγάζουμε την επιλογή Όλες οι κάμερες
• πατάμε Προετοιμασία και Καταχώρηση

ΣΗΜΕΙΩΣΗ:

Για συνεχή καταγραφή θα πρέπει να ορίσουμε την διάρκεια των καταγραφών να συμβαδίζει με την περίοδο επανάληψης καταγραφής.

Στο παράδειγμα μας για καταγραφή 1800 δευτερολέπτων η περίοδος είναι 30 λεπτά.

Το ωράριο καθορίζει την έναρξη της καταγραφής την σωστή ώρα. Η τυχαία απόκλιση είναι πάντα 0 δευτ.

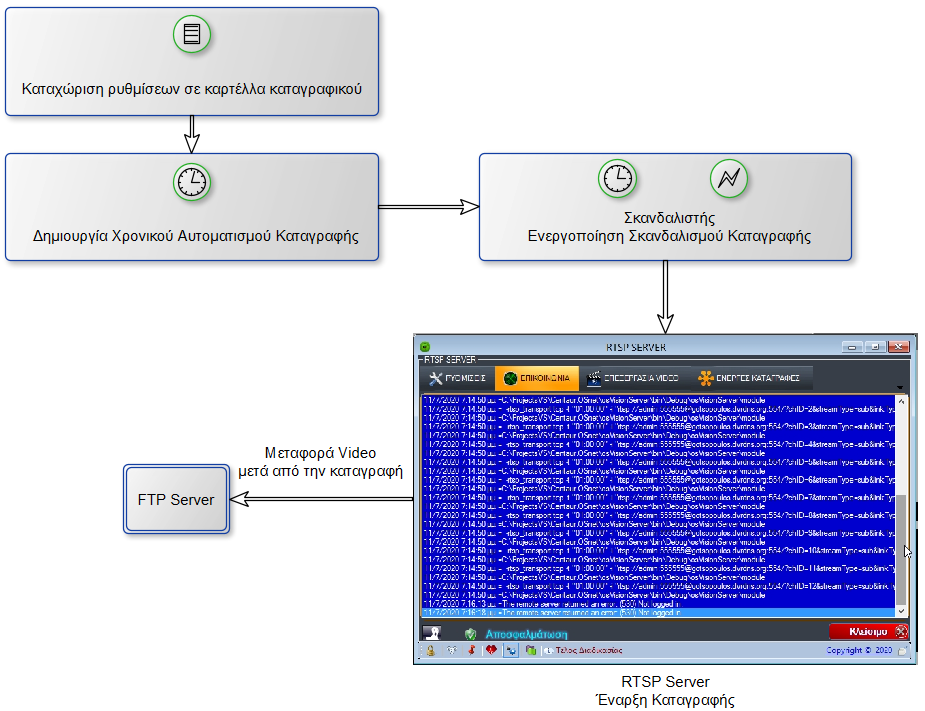

Ο κύκλος καταγραφών μπορεί να περιγραφεί από το παρακάτω σχέδιο:

Αφού ενεργοποιηθεί η καταγραφή και ο προσδιορισμός των χρόνων καταγραφής ο Σκανδαλιστής αναλαμβάνει την περιοδική ενεργοποίηση των καταγραφών.

ΠΑΡΑΡΤΗΜΑ Α

ΤΥΠΟΣ ΚΑΤΑΓΡΑΦΙΚΟΥ	RTSP ΚΩΔΙΚΟΠΟΙΗΜΕΝΟ ΚΕΙΜΕΝΟ
TVT	?chID={channel}&streamType=sub&linkType=tcp	Ζωντανή Λήψη
TVT	Streaming/tracks/1{CAM}?starttime={DATETIME}	Λήψη Καταγραφής
HIKVISION	Streaming/Unicast/channels/{channel}01	Ζωντανή Λήψη
HIKVISION	/mpeg4/ch{channel}/main/av_stream	Ανάλογα με το μοντέλο
HIKVISION	/h264/ch{channel}/sub/av_stream	Ανάλογα με το μοντέλο
ΠΛΗΡΟΦΟΡΙΕΣ	Hikvision
