Λήψη Σημάτων Συναγερμού & Video Analytics

H Λήψη σημάτων συναγερμού που αφορούν την παραβίαση χώρων που καλύπτονται από κάμερες μπορεί να γίνει με διάφορους τρόπους. Ένας τρόπος είναι η παγίδευση του χώρου με αισθητήρια Radar ή Δέσμες (Beams) που ενεργοποιούν ένα σύστημα συναγερμού το οποίο με την σειρά του στέλνει τα σήματα στο κέντρο λήψης, τα οποία και παραλαμβάνει ο ΚΕΝΤΑΥΡΟΣ. Ένας δεύτερος τρόπος -που είναι και πιο ενδεδειγμένος- είναι η ενεργοποίηση του συναγερμού με την τεχνολογία των "VIDEO ANALYTICS" απευθείας από το καταγραφικό. Στην τελευταία περίπτωση, το καταγραφικό ενεργοποιεί διαδικασία ενημέρωσης του OS-VISION το οποίο με την σειρά του ενημερώνει τον ΚΕΝΤΑΥΡΟ

Οι παραπάνω διαδικασίες θα αναλυθούν διεξοδικά στο παρόν κεφάλαιο με σκοπό την κατανόηση των τεχνολογιών που χρησιμοποιούνται, δίνοντας την δυνατότητα στον τεχνικό-εγκαταστάτη να επιλέξει την κατάλληλη για κάθε περίπτωση εγκατάσταση

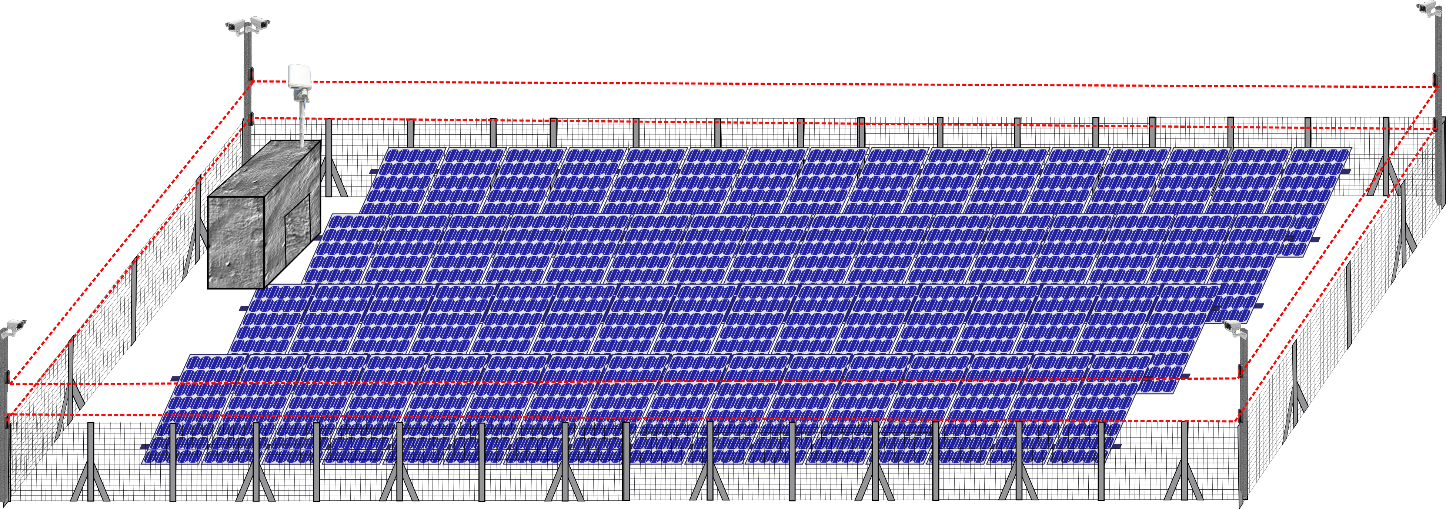

Στο παρακάτω σχηματικό διάγραμμα βλέπουμε ένα φωτοβολταϊκό πάρκο παγιδευμένο με δέσμες και με επίβλεψη από κάμερες (ιδανική περίπτωση).

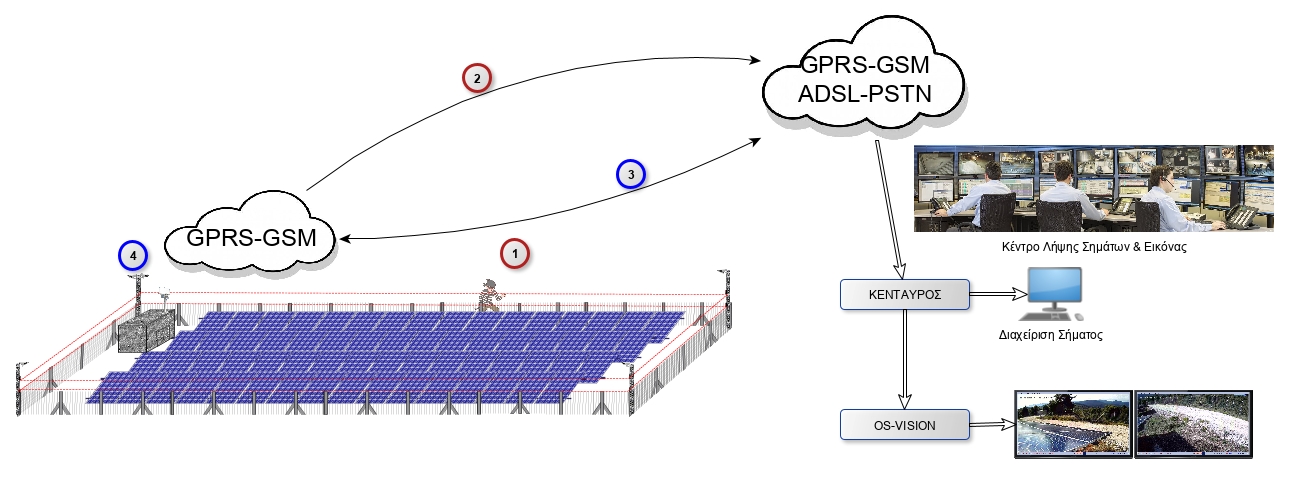

Στο σχήμα που ακολουθεί, το σύστημα συναγερμού ανιχνεύει την παραβίαση από τις Δέσμες (1) και ειδοποιεί το Κέντρο Λήψης (2) μέσο GPRS ή GSM. Στο ΚΛΣ ο ΚΕΝΤΑΥΡΟΣ εμφανίζει καρτέλα διαχείρισης του συναγερμού ενώ ταυτόχρονα ενημερώνει το OS-VISION το οποίο με την σειρά του δίνει εντολή της έναρξης λήψης εικόνας από το καταγραφικό (3) και την κάμερα (4) που καλύπτει την συγκεκριμένη Δέσμη.

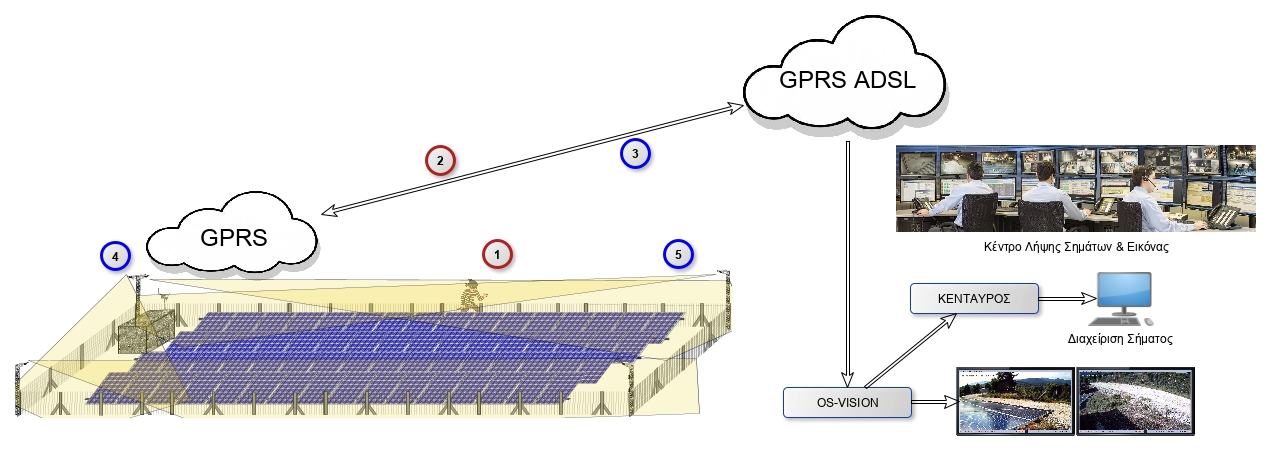

Στην δεύτερη περίπτωση παρουσιάζεται ένα φωτοβολταϊκό πάρκο χωρίς δέσμες, με καταγραφικό που διαθέτει την τεχνολογία των Video Analytics. Στην περίπτωση αυτή ο φυλασσόμενος χώρος παγιδεύεται με νοητές γραμμές ή πλαίσια, και όταν ανιχνεύεται κίνηση με τους κανόνες των Video Analytics (1) τότε ενεργοποιείται διαδικασία ενημέρωσης (2) του OS-VISION το οποίο φέρνει Video (3) από τις κάμερες (4) & (5) που ανιχνεύσανε την παραβίαση, ενώ ταυτόχρονα ενημερώνεται ο ΚΕΝΤΑΥΡΟΣ, ο οποίος εμφανίζει την καρτέλα στον χειριστή με την κατάλληλη ενημέρωση για το είδος της παραβίασης.

Το OS-VISION αξιοποιώντας τις νέες τεχνολογίες των Video Analytics, που διαθέτουν πλέον τα καταγραφικά των περισσότερων κατασκευαστών, δίνει στον εγκαταστάτη μεγαλύτερη ευελιξία στην παγίδευση μεγάλων και σύνθετων χώρων.

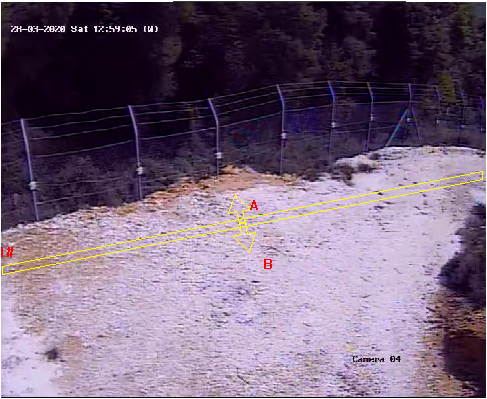

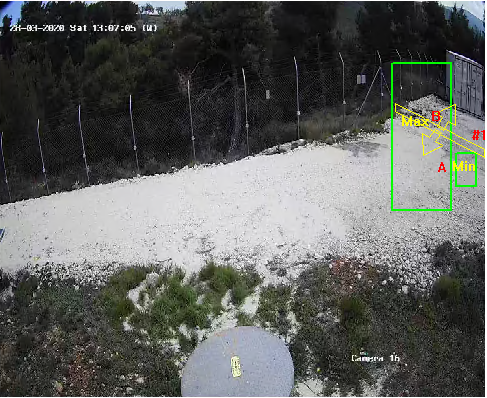

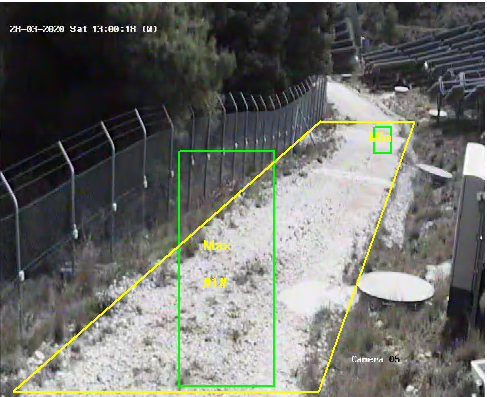

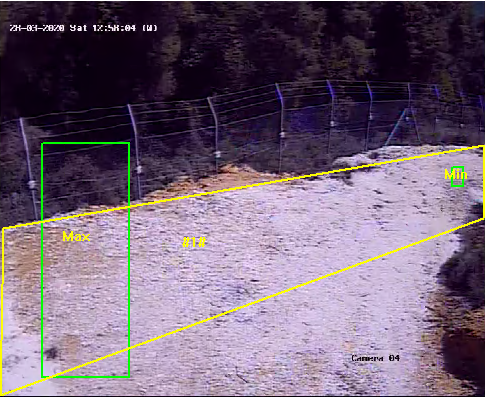

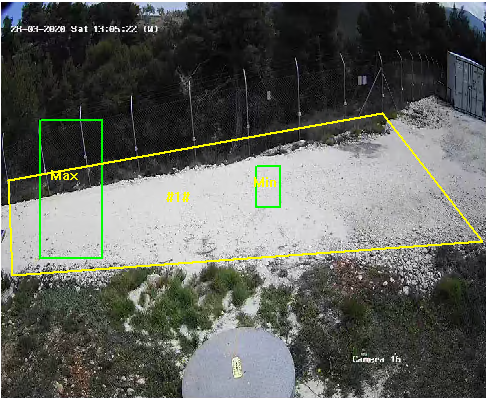

Ακολουθούν παραδείγματα παγίδευσης δύσκολων περιοχών με Video Analytics που θα ήταν αδύνατον να εφαρμοστεί η πρώτη περίπτωση δηλαδή της παγίδευσης με Δέσμες και Radar

/////

ΤΡΟΠΟΣ ΜΕΤΑΔΟΣΗΣ ΣΗΜΑΤΩΝ ΣΥΝΑΓΕΡΜΟΥ

Η χρήση των νέων τεχνολογιών απαιτεί την καλύτερη δυνατή κατανόησή τους ώστε να αξιοποιήσουμε όλες τις δυνατότητες που μας παρέχουν.

Ο τρόπος μετάδοσης των σημάτων συναγερμού μπορεί να γίνει με τις παρακάτω μεθόδους:

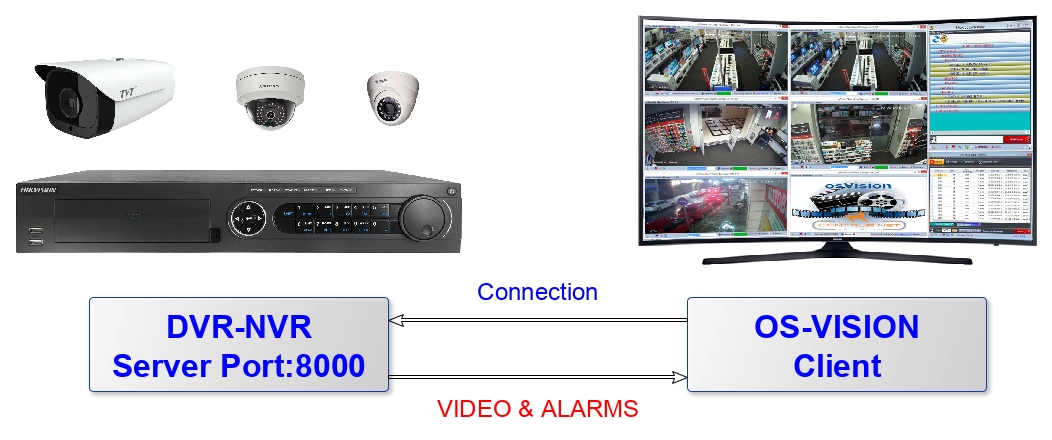

1. Το καταγραφικό λειτουργεί σαν Εξυπηρετητής (Server) και περιμένει να συνδεθεί ο Πελάτης (Client), δηλαδή το OS-VISION, για να ενεργοποιηθεί η διαδικασία επιτήρησης των καμερών.

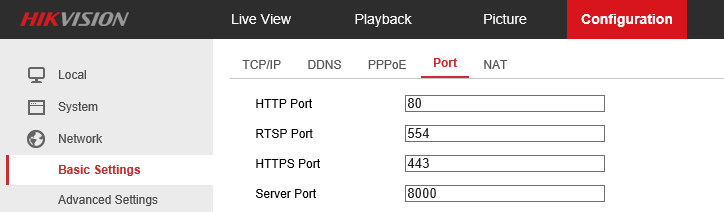

   Η ρύθμιση που πρέπει να γίνει στο καταγραφικό (πχ. για Hikvision):



2. Το καταγραφικό λειτουργεί σαν Πελάτης (Client) και συνδέεται στον Εξυπηρετητή (Server) δηλαδή το OS-VISION για να δώσει τα συμβάντα που ενεργοποιήθηκαν με τα Video Analytics.

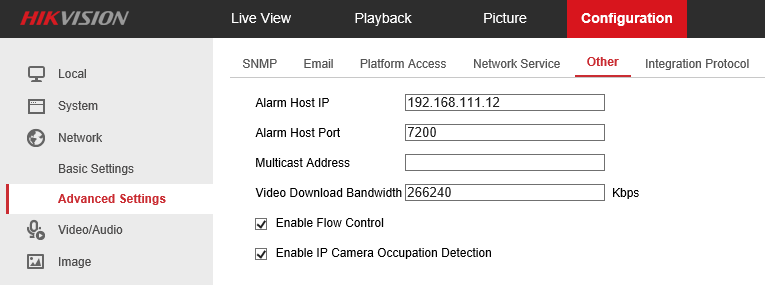

   Η ρύθμιση που πρέπει να γίνει στο καταγραφικό (πχ. για Hikvision):



Ανάλογα με το είδος των καταγραφικών, χρησιμοποιούνται μία από τις παραπάνω συνδέσεις ή και οι δύο ταυτόχρονα.

ΣΗΜΕΙΩΣΗ: Η νέα τεχνολογία των Video Analytics μπορεί να δώσει και πολλούς λάθος συναγερμούς στην περίπτωση που ο εγκαταστάτης δεν έχει ρυθμίσει επαρκώς τα video analytics. Πρέπει λοιπόν το Κέντρο Λήψης να ενημερώνει τον εγκαταστάτη για τυχόν επαναλαμβανόμενους εσφαλμένους συναγερμούς, ώστε να προβαίνει στην διόρθωση των προγραμματισμών για την βέλτιστη απόδοση του συστήματος.
