Βήματα για τον προγραμματισμό του συστήματος

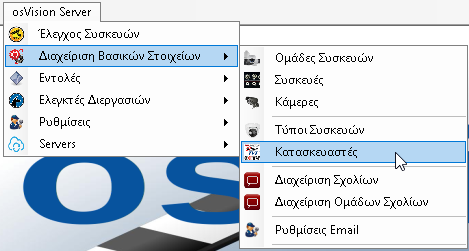

Ξεκινάμε με την ΚΑΤΑΧΩΡΗΣΗ των κατασκευαστών από το μενού ΚΑΤΑΣΚΕΥΑΣΤΕΣ.

Συνήθως, δεν επεμβαίνουμε στην επιλογή αυτή, αφού υπάρχουν ήδη καταχωρημένοι οι περισσότεροι κατασκευαστές από την εταιρεία κατασκευής. Εάν απαιτηθεί ωστόσο καταχώρηση νέου, προχωράμε στην καταχώρησή του σύμφωνα με τις οδηγίες της σελίδας (2) «Διαχείριση Βασικών Στοιχείων Πίνακα»

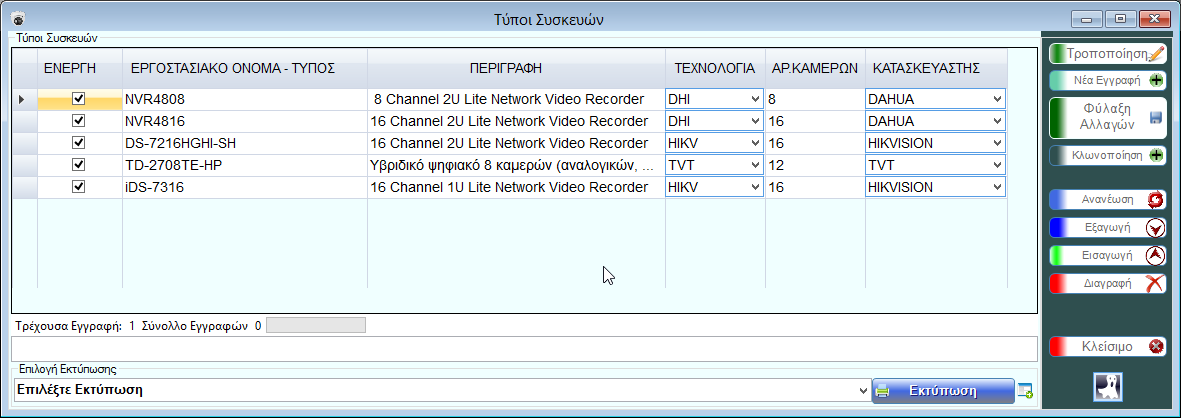

ΚΑΤΑΧΩΡΗΣΗ τύπου συσκευών:

Στην επιλογή αυτή καταχωρούμε τους τύπους των DVR/NVR που διαθέτουμε, όπως φαίνεται στον πίνακα που ακολουθεί.

Ομαδοποίηση συσκευών για την καλύτερη διαχείρισή τους

Η σωστή ομαδοποίηση των συσκευών θα σας επιτρέψει την αποτελεσματικότερη διαχείριση τους εκμεταλλευόμενοι στο μέγιστο τις δυνατότητες που σας προσφέρει η εφαρμογή. Στον πίνακα που ακολουθεί, μπορείτε να δείτε το «δέντρο της ομαδοποίησης».

• Κορμός του δέντρου είναι πάντα η επιχείρησή σας. Στο παράδειγμά μας «ΚΕΝΤΡΟ ΛΗΨΗΣ ΕΙΚΟΝΑΣ»
• Γύρω από τον βασικό κορμό επεκτείνονται τα κλαδιά του δέντρου (Εταιρικοί πελάτες, Α - Εγκαταστάτης, Β - Εγκαταστάτης, κ.ο.κ)
• Γύρω από τα κλαδιά του δέντρου επεκτείνονται τα παρακλάδια. Στα παρακλάδια θα καταχωρήσουμε αναλυτικά τους πελάτες που αφορούν το κάθε «κλαδί», με τα DVR που έχουν.

ΔΙΑΧΕΙΡΙΣΗ συσκευών DVR/NVR σε πελάτη (παρακλάδι).

-Από το κεντρικό μενού επιλέγουμε ΔΙΑΧΕΙΡΙΣΗ ΣΥΣΚΕΥΩΝ

Για την εύκολη καταχώρηση όλων των παραπάνω, έχουμε δημιουργήσει την φόρμα διαχείρισης “ Διαχείριση συσκευών ”.Στην φόρμα αυτή μπορούμε να δημιουργήσουμε ομάδες, πελάτες και συσκευές. Ακολουθεί παράδειγμα προσθήκης νέας συσκευής σε πελάτη.

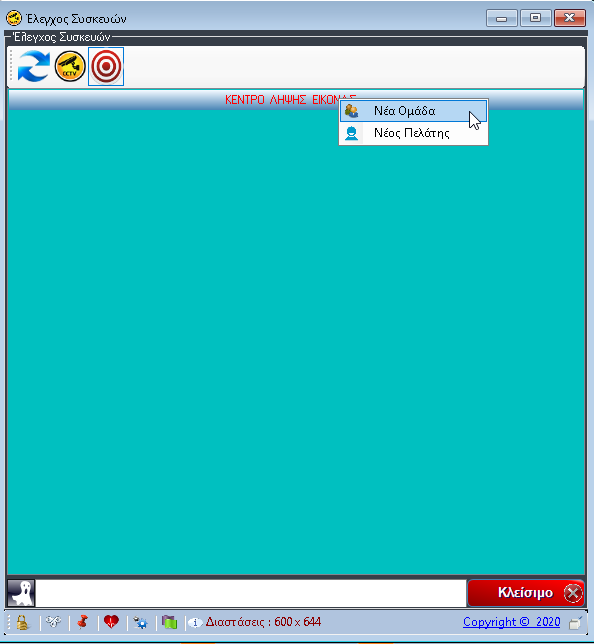

• Με δεξί κλικ πάνω στην επιλογή Κέντρο Λήψης Εικόνας, επιλέγουμε “Νέα Ομάδα” για να δημιουργήσουμε την Ομάδα που θέλουμε. Ακολουθώντας το Δένδρο της Ομαδοποίησης σταδιακά φτιάχνουμε τις ομάδες που θέλουμε.

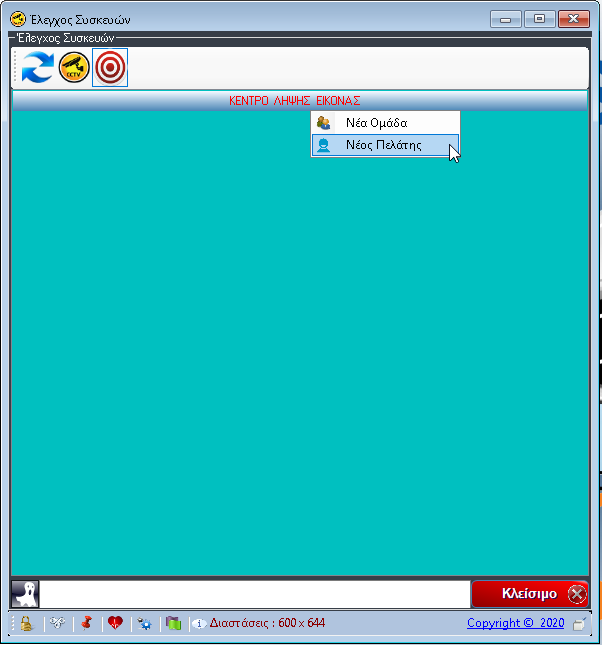

• Μετά την δημιουργία ομάδων προχωράμε την προσθήκη των πελατών επιλέγοντας “Νέος Πελάτης”.

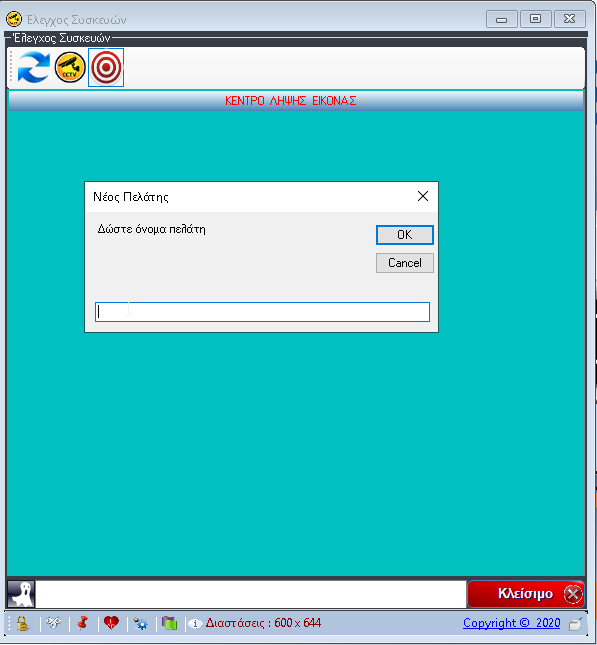

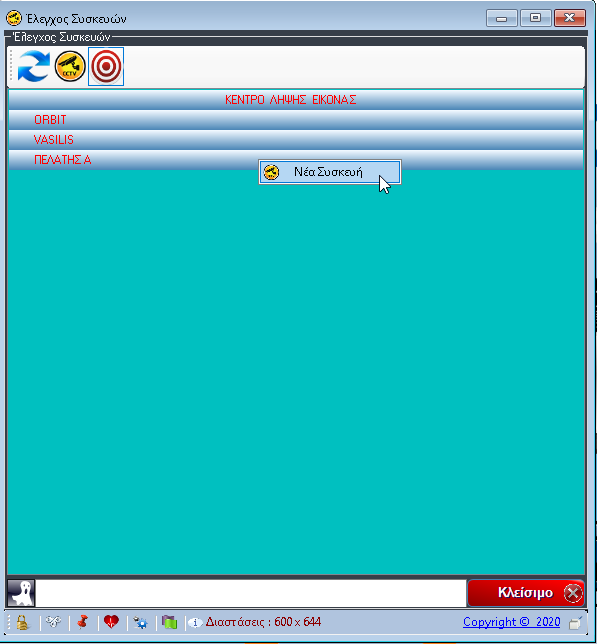

• Αφού έχουμε δημιουργήσει Νέο πελάτη στην Ομάδα, πατάμε δεξί κλικ και καταχωρούμε το όνομα του στο κενό πεδίο που εμφανίζεται. Στην συνέχεια πατάμε δεξί κλικ στον πελάτη για να καταχωρήσουμε την νέα συσκευή.

//

Στην εμφανιζόμενη καρτέλα, καταχωρούμε τα στοιχεία του συστήματος ως εξής:

Σημαντικό : Η μοναδική μας επιλογή σε αυτή τη φόρμα είναι η καταχώρηση και φύλαξη στοιχείων. Όλες οι υπόλοιπες επιλογές (τροποποίηση, διαγραφή,…) είναι απενεργοποιημένες, έως ότου γίνει η πρώτη φύλαξη

Συμπληρώνουμε τα βασικά στοιχεία του καταγραφικού με την ακόλουθη σειρά (όπως φαίνεται στην παραπάνω εικόνα):

1. Η επωνυμία του πελάτη είναι ήδη επιλεγμένη

2. Επιλέγουμε πρώτα κατασκευαστή και μετά τον τύπο του καταγραφικού.

   • Έχουμε φροντίσει να καταχωρήσουμε όλους τους τύπους των καταγραφικών που δουλεύουμε.
   • Αν δεν υπάρχει το καταγραφικό τότε διαλέγουμε κάποιο τυχαία και κάνουμε μια πρώτη “πρόχειρη” καταχώρηση. Στην συνέχεια μεταφερόμαστε στον πίνακα όπου καταχωρούμε τους ¨Τύπους Συσκευών» και το καταχωρούμε σύμφωνα με τις οδηγίες. Επανερχόμαστε στην σελίδα του πελάτη και την συμπληρώνουμε με το σωστό πλέον καταγραφικό από την λίστα επιλογής Σημείωση: Όταν επιλέγουμε “Τύπο Συσκευής” ενημερώνονται αυτόματα και τα πεδία Κάμερες και Αρ. (τμήμα 4) που σημαίνει την αρχή αρίθμησης των καμερών. πχ. τα Hikvision ξεκινάνε αρίθμηση από το 1 ενώ τα Dahua από το 0

3. Συμπληρώνουμε μια περιγραφή για το καταγραφικό π.χ Φωτοβολταϊκό , και την περιγραφή της θέσης του π.χ Θέση Βουνό, για τον εύκολο εντοπισμό από τον τεχνικό

4. Επιλέγουμε την τεχνολογία σύνδεσης, τον κωδικό του κέντρου με τον οποίο είναι καταχωρημένος ο πελάτης στον ΚΕΝΤΑΥΡΟ και το Τμήμα (Partition) που θα εμφανίζεται το καταγραφικό, για να ξεχωρίζει από τον συναγερμό.

   • Καλή πρακτική είναι το Τμήμα να είναι ένας αύξοντας αριθμός 81,82... για την περίπτωση που ο πελάτης στον ίδιο κωδικό του κέντρου έχει περισσότερα καταγραφικά

   • Η τεχνολογία σύνδεσης μπορεί να είναι διαφορετική από τον κατασκευαστή

   • Οι τεχνολογίες σύνδεσης μπορεί να στηρίζονται στις τεχνολογίες RTSP,ONVIF ή σε APIs των εταιριών με Video Analytics όπως Cathexis, AXIS ή και σε τεχνολογίες των κατασκευαστών με SDKs όπως HIKV της Hikvision,DHI της Dahua και άλλων

5. Καταχωρούμε τα στοιχεία σύνδεσης με το καταγραφικό

   • Το καταγραφικό πρέπει να είναι προσβάσιμο μέσω VPN ή μέσω Internet οπότε φροντίζουμε να ανοίγουμε τις κατάλληλες θύρες αν μεσολαβούν Routers για την κατάλληλη αναδρομολόγηση των πακέτων.

   • Ανάλογα με τις τεχνολογίες που χρησιμοποιούμε οι θύρες θα πρέπει να είναι TCP ή UDP.

   • Για να υπάρχει προσβασιμότητα στο καταγραφικό θα πρέπει να ορίσουμε την θύρα στο καταγραφικό στην Θέση Server.

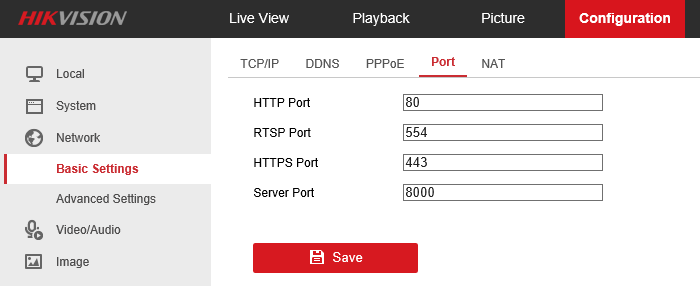

   Για παράδειγμα, στα καταγραφικά Hikvision θα την βρείτε στις επιλογές Configuration-Network-Basic Settings-Port-Server Port όπως στην ακόλουθη εικόνα.



   • Ο χρήστης καλό είναι να έχει δικαιώματα Administrator ή Operator

6. Ενεργοποιούμε την Επιτήρηση για τον έλεγχο επικοινωνίας με το καταγραφικό και επιλέγουμε την τεχνολογία όπως Ping ή API ανάλογα με τις δυνατότητες του καταγραφικού

7. Τα συγκεκριμένα στοιχεία τα συμπληρώνουμε μόνο στην περίπτωση που λαμβάνουμε με τεχνολογία RTSP και διαφοροποιούνται ανάλογα με τον κατασκευαστή.

   • UID ένας απόλυτος αλφαριθμητικός στην περίπτωση Video Analytics Cathexis

   • RTSP Date Format μορφή της RTSP ημερομηνίας/ώρας

   • Χρόνος λήψης εικόνας για καταγραφή

Ανάλυση του τρόπου συμπλήρωσης θα δίνεται από την Orbit Systems ανάλογα τον τύπο του καταγραφικού.

Τέλος, κάνετε «Φύλαξη» πατώντας το πλήκτρο Καταχώρηση οπότε τα πλήκτρα της Τροποποίησης και της Διαγραφής ενεργοποιούνται.

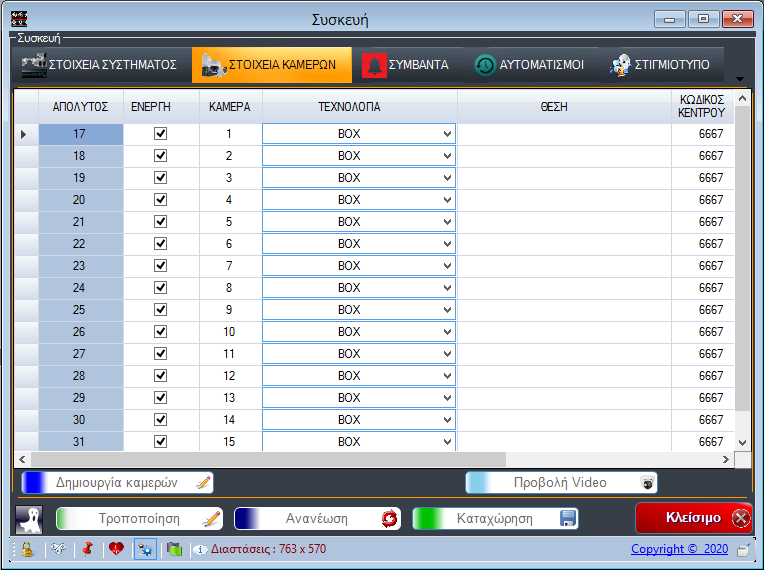

ΠΡΟΣΘΗΚΗ καμερών

• Από την παραπάνω φόρμα επιλέγουμε ΣΤΟΙΧΕΙΑ ΚΑΜΕΡΩΝ

• Επιλέγουμε ΔΗΜΙΟΥΡΓΙΑ, και δημιουργείται αυτόματα ο κατάλογος των καμερών. Μπορούμε να επιλέξουμε Τεχνολογία (δηλαδή τον τύπο κάμερας), Θέση εγκατάστασης και τον Κωδικό Κέντρου του συναγερμού που καλύπτει η συγκεκριμένη κάμερα.

• Επιλέγουμε ΦΥΛΑΞΗ για οριστικοποίηση των στοιχείων των καμερών.

Προσοχή : Επιλέγουμε ΔΙΑΓΡΑΦΗ όταν θέλουμε να διαγράψουμε ολόκληρη την καρτέλα του συστήματος.
